UNIDAD 2. Actividad 4

¿Qué es una canaleta?

Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes motores eléctricos.Para que las canaletas protejan a los cables de dichas perturbaciones es indispensable la óptima instalación y la conexión perfecta en sus extremos.

Tipos de canaletas.

Canaletas tipo escaleras: Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones.Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.Tipo cerrada: Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos.Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.

Tipo especialices: Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.

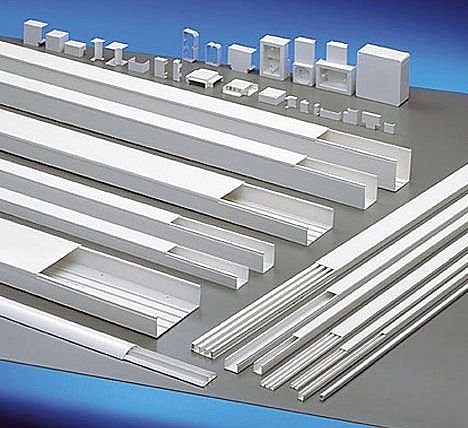

Canaletas plásticas: Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente.Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.
Canaletas salva cables: Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas.Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.La canaleta es un canal montado sobre la pared con una cubierta móvil.
Canaleta decorativa: Tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera.Canal: una alternativa menos atractiva que la de la canaleta decorativa. Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.



Tipos de Canaleta	Características
TIPO ESCALERAS	Son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones.
TIPO CERRADA	Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.
TIPO ESPECIALES	Pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.
TIPO PLASTICAS	Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente.
TIPO SALVA CABLES	Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos. La canaleta es un canal montado sobre la pared con una cubierta móvil.
TIPO DECORATIVA	Se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera. Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.



Actividad 10

VENTAJAS Y DESVENTAJAS DE LOS TIPOS DE TOPOLOGÍAS.

TopologÍa de Bus: Tiene un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.
Ventajas: Tiene un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.
Desventajas: Se requieren terminadores. Es difícil detectar el origen de un problema cuando toda la red "cae".No se debe utilizar como única solución en un gran edificio. Toda la red se caería si hubiera una ruptura en el cable principal.


TopologÍa de Anillo Doble: Consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre si.Ventajas:Redundancia (porque si falla el primer anillo queda el segundo. Costón (porque se duplica la infraestructura necesaria)Desventajas:Si se rompe el cable que forma el anillo se paralizatoda la red. Es difícil de instalar. Requiere mantenimiento.



TopologÍa de Árbol: La topología de árbol combina características de la topología de estrella con la de bus. Consiste en un conjunto de subredes estrella conectadas a un bus. Esta topología facilita el crecimiento de la red.
Ventajas: La topología de árbol combina características de la topología de estrella con la de bus. Consiste en un conjunto de sub redes estrella conectadas a un bus. Esta topología facilita el crecimiento de la red.
Desventajas: Si falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado; si falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del resto.


TopologÍa de Anillo: Conecta a las computadoras con un solo cable en forma de círculo.Ventajas: Se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios.Desventajas: La falla de una computadora altera el funcionamiento de toda lea red.Las distorsiones afectan a toda la red.

TopologÍa de Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador. Este controla realiza todas las funciones de red además de actuar como amplificador de los datos. Esta configuración se suele utilizar con cables de par trenzado.Ventajas:Posibilidad de desconectar elementos de red sin causar problemas.Facilidad para la detección de fallo y su reparación.Gran facilidad de instalación.Desventajas: Posibilidad de desconectar elementos de red sin causar problemas. Facilidad para la detección de fallo y su reparación. Gran facilidad de instalación.

TopologÍa Malla: El sistema provee un acceso equitativo para todas las computadoras.El rendimiento no decae cuando muchos usuarios utilizan la red.Ventajas: Si la red de malla está completamente conectada, puede existir absolutamente ninguna interrupción en las comunicaciones. No requiere de un servidor o nodo central, con lo que se reduce el mantenimiento.Desventajas: El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos.

TopologÍa de Estrella Extendida: Los datos en estas redes fluyen del emisor hasta el concentrador. Este controla realiza todas las funciones de red además de actuar como amplificador de los datos. Esta configuración se suele utilizar con cables de par trenzado.Ventajas: Posibilidad de desconectar elementos de red sin causar problemas. Facilidad para la detección de fallo y su reparación.Gran facilidad de instalaciónDesventajas: Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados. Se han de comprar hubs o concentradores. Requiere más cable que la topología de bus.

TopologÍa Mixta: No existe un patrón obvio de enlace y nodos, el cableado no sigue un modelo determinado, de los nodos variables, las redes que se encuentran en las primeras etapas de construcción. Ventajas: Combina las ventajas de las que disponen otras redes.Desventajas: Puede ser difícil de configurar, dependiendo de la complejidad de las redes a combinar.

TopologÍa Totalmente Conexa: Muy eficaz ya que esta unida totalmente todos los nodos  aquí se muestra las topologías que al unirlas nos da una totalmente conexa.

Ventajas:Computador se conecta al resto de computadores por medio de cables sin ser necesario un servidor.
Desventajas: Dificultad en la instalación. Puede implicar altos costos.

TopologÍa Hibrida: Es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbrida.Ventajas: Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topologíaDesventajas: Tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos.

Actividad 8

Síntesis de las ventajas de una Red Local.

* Recuperación de fallas.
* Compartición de recursos.
* Soporte de varios proveedores.
* Tiempos derespuesta bastante aceptables.
* Un solo equipo para acceder sistemas múltiples.
* Flexibilidad en la localización de equipo.
* Integración de automatización de oficinas y procesamiento de datos.
* La falla en un componente no afecta a otros usuarios.
* Costos bajos por estación.
* Amplio soporte por parte de fabricantes y proveedores.
* Desventajas :* No se garantiza compatibilidad en software de diferentes marcas.
* Una base de datos distribuida puede ocasionar problemas de integridad, seguridad y privacidad.
* Se puede crea equipo no necesario por la facilidad de adquisición.
* Perdida de control en la administración y establecimiento de estándares.

Actividad 4

RED DE AREA LOCAL.

Una red de área local o LAN (por las siglas en inglés de Local Area Network) es una red de computadoras que abarca un área reducida a una casa, un departamento o un edificio.

Las redes locales permiten interconectar ordenadores que estén dentro de un mismo edificio (ya sea dentro del mismo edificio como a otro que se encuentra a cierta distancia), pero siempre teniendo en cuenta que el medio físico que los une no puede tener más de unos miles de metros.

Además, cabe resaltar que una red LAN puede estar conectada a otra por medio de una red WAN (WAN, Wide Area Network), las cuales se sirven de otras redes de comunicaciones como puede ser la red telefónica para transmitir información entre los ordenadores comunicantes.

Componentes:

• Servidor: el servidor es aquel o aquellas computadoras que van a compartir sus recursos hardware y software con los demás equipos de la red. Sus características son potencia de cálculo, importancia de la información que almacena y conexión con recursos que se desean compartir.
• Estación de trabajo: las computadoras que toman el papel de estaciones de trabajo aprovechan o tienen a su disposición los recursos que ofrece la red así como los servicios que proporcionan los Servidores a los cuales pueden acceder.
• Gateways o pasarelas: es un hardware y software que permite las comunicaciones entre la red local y grandes computadoras (mainframes). El gateway adapta los protocolos de comunicación del mainframe (X25, SNA, etcétera) a los de la red, y viceversa.
• Tarjeta de red: también se denominan NIC (Network Interface Card). Básicamente realiza la función de intermediario entre la computadora y la red de comunicación. En ella se encuentran grabados los protocolos de comunicación de la red. La comunicación con la computadora se realiza normalmente a través de las ranuras de expansión que éste dispone, ya sea ISA, PCI o PCMCIA. Aunque algunos equipos disponen de este adaptador integrado directamente en la placa base.
• El medio: constituido por el cableado y los conectores que enlazan los componentes de la red. Los medios físicos más utilizados son el cable de par trenzado, cable coaxial y la fibra óptica (cada vez en más uso esta última).
• Bridges o puentes de ref: es un hardware y software que permite que se conecten dos redes locales entre sí. Un puente interno es el que se instala en un servidor de la red, y un puente externo es el que se hace sobre una estación de trabajo de la misma red. Los puentes también pueden ser locales o remotos. Los puentes locales son los que conectan a redes de un mismo edificio, usando tanto conexiones internas como externas. Los puentes remotos conectan redes distintas entre sí, llevando a cabo la conexión a través de redes públicas, como la red telefónica, RDSI o red de conmutación de paquetes.
• Concentradores de cableado: una LAN en bus usa solamente tarjetas de red en las estaciones y cableado coaxial para interconectarlas, además de los conectores, sin embargo este método complica el mantenimiento de la red ya que si falla alguna conexión toda la red deja de funcionar. Para impedir estos problemas las redes de área local usan concentradores de cableado para realizar las conexiones de las estaciones, en vez de distribuir las conexiones el concentrador las centraliza en un único dispositivo manteniendo indicadores luminosos de su estado e impidiendo que una de ellas pueda hacer fallar toda la red.
Existen dos tipos de concentradores de cableado:

1. Concentradores pasivos: actúan como un simple concentrador cuya función principal consiste en interconectar toda la red.
2. Concentradores activos: además de su función básica de concentrador también amplifican y regeneran las señales recibidas antes de ser enviadas y ejecutadas.
